Pistikud kui voolu- või signaaliühenduste põhikomponendid on samuti tööstussüsteemi oluline osa. Nii suured kui lennukid ja raketid, nii väikesed kui mobiiltelefonid ja telerid, ilmuvad pistikud mitmel erineval kujul, luues sildu vooluahelate või muude komponentide vahel, täites elektrivoolu või signaaliühenduste rolli.
Ühendus on CONNECTOR. Hiinas tuntud ka kui pistikud, pistikud ja pistikupesad. Üldiselt viitab see elektriühendustele. See tähendab, et seade, mis ühendab kaks aktiivset seadet voolu või signaali edastamiseks.
Pistik on komponent, millega meie elektroonikainsenerid ja tehnilised töötajad sageli ühendust võtavad. Selle funktsioon on väga lihtne: luua sidesild ahela blokeeritud või isoleeritud ahelate vahel, et vool saaks voolata ja vooluahel saaks teostada etteantud funktsiooni. Pistikud on elektroonikaseadmete asendamatu osa. Vaadeldes voolu liikumisteed, leiate alati ühe või mitu pistikut.
Ühenduste vormid ja struktuurid muutuvad pidevalt. Erinevat tüüpi konnektorid on erinevate rakendusobjektide, sageduste, toite ja rakenduskeskkondadega. Näiteks väljaku valgustuse ja kõvaketaste pistikud ning rakettide süütamise pistikud on üsna erinevad. Kuid olenemata pistikust, on vaja tagada, et vool voolaks sujuvalt, pidevalt ja usaldusväärselt. Üldiselt ei piirdu pistik ühendatud vooluga. Tänapäeva' optoelektroonilise tehnoloogia kiires arengus on signaali edastamise kandjaks valguskiudoptilise süsteemi valgus. Tavalises vooluringis asendavad juhtmeid klaas ja plast, kuid optiline signaal Radades kasutatakse ka pistikuid, mille funktsioonid on samad, mis vooluahela pistikutel.
Pistiku sünd on mõeldud hävitajate tootmistehnoloogiast. Lahingus olevaid lennumasinaid tuleb tankida ja parandada kohapeal ning lahingu võidu või kaotuse puhul on oluline tegur maa peal viibitud aeg. Seetõttu otsustasid USA sõjaväevõimud Teise maailmasõja ajal hävitajate tõttu vähendada maapealse hoolduse aega ja suurendada lahinguaega.
Esmalt ühendasid nad erinevad juhtimisinstrumendid ja osad ning ühendasid need seejärel konnektoritega tervikuks süsteemiks. Remondi ajal võtke rikkis üksus lahti ja asendage see uuega ning lennuk saab kohe õhku lennata. Pärast sõda arendas AT-T Bell Labs edukalt Belli telefonisüsteemi ning seejärel andis arvuti-, side- ja muude tööstusharude tõus rohkem võimalusi iseseisvast tehnoloogiast tuletatud pistikute arendamiseks ning turg laienes kiiresti.
Pistiku klassifikatsioon
Kuna konnektori struktuur muutub järjest mitmekesisemaks, tekib pidevalt uusi struktuure ja rakendusvaldkondi ning püüdes lahendada fikseeritud mudeliga klassifitseerimis- ja nimetamisprobleeme on muutunud raskesti kohandatavaks.
1. Vastavalt kasutuse laadile
Väline pistik (välise korpuse jaoks), sisemine pistik (sisemise korpuse jaoks).
2. Vastavalt pistiku tasemele
● Tase 1. Komponendi ja paketi vaheline ühendus (DEVICE TO PACKING):
Viitab IC CHIP-i ja viigu ühendamisele.
● Tase 2. Pakendi ja põhimiku vaheline ühendus (KOMPONENDI JUHT vooluringi):
Viitab KOMPONENDI ja PC-plaadi vahelisele ühendusele.
● Tase 3. Tahvli ja tahvli ühendus (Board To Board):
Viitab PC-plaadi ja PC-plaadi vahelisele ühendusele.
● Tase 4. Alamsüsteemi vaheline ühendus (ALAKOOST ALAKOOSTU)
● Tase 5. Alamsüsteemide vaheline ühendus I/O-ga (ALAKOOSSELT I/O-PORTI).
● Tase 6. Süsteemi vaheline ühendus (SYSTEM TO SYSTEM).
3. Vastavalt töötlemismeetodile
Crimp Type ja IDCType nimetatakse ka augustamise tüübiks, jootmistüübiks ja nulli sisestamise tüübiks (ZIF Type).
4. Vastavalt kasutusviisile
Juhtmest-plaadile pistikud, plaadi-plaadi pistiku juhtmed, juhtmest juhtmega pistikud, pistikupesad, sisend- ja väljundpistikud.
5. Vormi järgi
PCB-plaadi pistik, lamekaabli pistik, koaksiaalkaabli pistik, sisseehitatud pistik, pigipistik, ümmargune pistik, nurkpistik, trükkplaadi pistik.
6. Vastavalt struktuurile
Üldpistikud, niiskus- ja veekindlad pistikud, keskkonnakindlad pistikud, õhukindlad pistikud, tulekindlad pistikud ja veekindlad pistikud.
7. Vastavalt töösagedusele
Madal sagedus ja kõrge sagedus (piiriks 3 MHz).
8. Tänu oma mitmekülgsusele ja sellega seotud tehnilistele standarditele saab pistikud jagada järgmistesse kategooriatesse (kategooriatesse):
①Madala sagedusega ümmargune pistik;

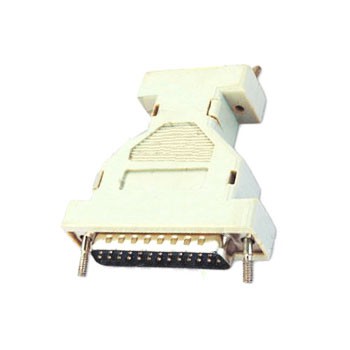

② ristkülikukujuline pistik;
③ Trükiahela pistik;
④ RF-pistik;
⑤ Optilise kiu pistik.
Pistiku põhijõudlus
Pistikuteadmised Pistikute põhijõudlused võib jagada kolme kategooriasse: nimelt
Mehaaniline jõudlus, elektriline jõudlus ja keskkonnatoime.
1. Mehaaniline käitumine
Mis puutub ühendusfunktsiooni, siis sisestusjõud on oluline mehaaniline omadus. Sisestamis- ja väljatõmbejõud jagunevad sisestusjõuks ja väljatõmbejõuks (väljatõmbejõudu nimetatakse ka eraldusjõuks), nende kahe nõuded on erinevad. Asjakohastes standardites on sätted Z suure sisestusjõu ja Z väikese eraldusjõu kohta, mis näitab, et kasutamise seisukohast peaks sisestusjõud olema väike (seal on madal sisestusjõud LIF ja mittesisestamisjõud ZIF struktuur), ja kui eraldusjõud on liiga suur Väike, mõjutab see kontakti töökindlust. Ühenduse sisestus- ja väljatõmbejõud ning mehaaniline eluiga on seotud kontakti struktuuriga (positiivne rõhk), kontaktosa kattekvaliteediga (libisemishõõrdetegur) ja kontakti paigutuse mõõtmete täpsusega (joondumine).
2. Elektriline jõudlus
Pistiku peamised elektrilised omadused hõlmavad kontakttakistust, isolatsioonitakistust ja dielektrilist tugevust.
① Kvaliteetse kontakttakistusega elektripistikutel peaks olema madal ja stabiilne kontakttakistus. Pistiku kontakttakistus ulatub mõnest millioomist kuni kümnete millioomideni.
②Isolatsioonitakistus mõõdab isolatsiooni jõudlust elektripistiku kontaktide ning kontaktide ja kesta vahel ning selle suurus on sadadest megaoomidest tuhandete megaoomideni.
③ Dielektriline tugevus ehk vastupidavuspinge, dielektriline vastupidavuspinge on võime taluda konnektori kontaktide või kontaktide ja kesta vahelist nimipinget.
④Muud elektrilised omadused.
Elektromagnetiliste häirete lekke sumbumine on mõeldud pistiku elektromagnetiliste häirete varjestusefekti hindamiseks ja seda testitakse üldiselt sagedusvahemikus 100MHz ~ 10GHz.
Raadiosageduslike koaksiaalpistikute jaoks on elektriindikaatorid, nagu iseloomulik impedants, sisestuskadu, peegelduskoefitsient ja pinge seisva laine suhe (VSWR). Tänu digitaaltehnoloogia arengule on kiirete digitaalsete impulsssignaalide ühendamiseks ja edastamiseks ilmunud uut tüüpi konnektorid, nimelt kiire signaali pistik. Sellest tulenevalt on elektrilise jõudluse osas lisaks iseloomulikule takistusele ilmunud ka mõned uued elektrinäitajad. Näiteks risttalk (crosstalk), edastusviivitus (viivitus), viivitus (viltus) jne.
3. Keskkonnamõju
Üldised keskkonnaomadused hõlmavad temperatuurikindlust, niiskuskindlust, soolapihustuskindlust, vibratsiooni- ja põrutuskindlust jne.
①Temperatuuritaluvus Praegu on pistiku Z-kõrge töötemperatuur 200 ℃ (välja arvatud mõned kõrge temperatuuriga spetsiaalsed pistikud) ja Z-madal temperatuur on -65 ℃. Kui pistik töötab, tekitab vool kontaktpunktis soojust, mis põhjustab temperatuuri tõusu. Seetõttu arvatakse üldiselt, et töötemperatuur peaks olema võrdne ümbritseva keskkonna temperatuuri ja kontaktpunkti temperatuuritõusu summaga. Mõnes spetsifikatsioonis on konnektori lubatud Z kõrge temperatuuri tõus nimitöövoolu all selgelt määratletud.
②Niiskuskindluse sissetung mõjutab ühenduse h isolatsioonivõimet ja roostetab metallosad. Püsisoojuse ja -niiskuse katsetingimused on suhteline õhuniiskus 90%~95% (vastavalt toote spetsifikatsioonidele kuni 98%), temperatuur +40±20℃, katseaeg vastavalt toote spetsifikatsioonidele, Z on vähemalt 96 tundi. Vahelduva niiske kuumuse test on rangem.
③Kui soolapihustuskindel pistik töötab niiskust ja soola sisaldavas keskkonnas, võib selle metallkonstruktsiooniosade ja kontaktosade pinnatöötluskiht tekitada galvaanilist korrosiooni, mis mõjutab pistiku füüsikalisi ja elektrilisi omadusi. Selleks, et hinnata elektripistikute taluvust selles keskkonnas, on ette nähtud soolapihustuskatse. See riputab pistiku kontrollitava temperatuuriga testkasti, pihustab kindlaksmääratud kontsentratsiooniga naatriumkloriidi lahust suruõhuga, et moodustada soolapihustusatmosfäär, ja selle kokkupuuteaeg on toote spetsifikatsiooniga määratud, mis on vähemalt 48 tundi.
④Vibratsioon ja löök Vibratsioon ja põrutuskindlus on elektripistikute olulised omadused. Need on eriti olulised spetsiaalsetes rakenduskeskkondades, nagu lennundus ja kosmose-, raudtee- ja maanteetransport. Selle eesmärk on testida elektripistiku mehaanilise konstruktsiooni vastupidavust ja usaldusväärset elektrilist kontakti. Oluline seksinäitaja. Asjakohastes katsemeetodites on selged eeskirjad. Löögikatses tuleks täpsustada maksimaalse kiirenduse, kestuse ja löögiimpulsi lainekuju, samuti elektrilise järjepidevuse katkemise aeg.
⑤Muud keskkonnaomadused Vastavalt kasutusnõuetele hõlmavad elektripistikute muud keskkonnaomadused õhutihedust (õhuleke, vedeliku rõhk), vedeliku imbumist (vastupidavus konkreetsetele vedelikele), madalat õhurõhku jne.
Pistiku põhistruktuur
Pistiku põhilised konstruktsiooniosad hõlmavad ① kontakti; ② isolaator; ③ kest (olenevalt tüübist); ④ tarvikud.
1. Kontaktid
See on pistiku põhiosa elektriühenduse funktsiooni täitmiseks. Üldjuhul koosneb kontaktpaar isas- ja emaskontaktidetalist ning elektriline ühendus lõpetatakse emas- ja isaskontaktide sisestamisega.
Isane kontakt on jäik osa ja selle kuju on silindriline (ümmargune tihvt), ruudukujuline (ruudukujuline tihvt) või tasane (siseosa). Meeste kontakt on tavaliselt valmistatud messingist või fosforpronksist.
Naiskontakt, nimelt pesa, on kontaktpaari põhiosa. See tugineb elastse struktuuri elastsele deformatsioonile, kui see sisestatakse tihvti, et tekitada elastsusjõud ja luua tihe kontakt isase kontaktosaga, et ühendus lõpule viia. Tungraua konstruktsioone on mitut tüüpi, sealhulgas silindriline (lõhestamine, kaelus), häälehark, konsooltüüpi (pikisuunaline pilu), kokkupandav (pikisuunaline pilu, 9-kujuline), karbikujuline (kandiline tungraud) ja hüperboloidne traatvedru tungraud. ja nii edasi.
2. Isolaator
Isolaatorit nimetatakse sageli ka aluseks või sisendiks. Selle ülesanne on paigutada kontaktid soovitud asendisse ja vahedesse ning tagada kontaktide ja kontaktide ja korpuse vaheline isolatsioonivõime. Hea isolatsioonitakistus, pingetaluvus ja lihtne töötlemine on isolaatoriteks töödeldavate isolatsioonimaterjalide valiku põhinõuded.
3. Kest
Seda nimetatakse ka kestaks, see on pistiku väliskate. See pakub sisseehitatud isoleerivale kinnitusplaadile ja tihvtidele mehaanilist kaitset ning ühendamisel pistiku ja pistikupesa joondamist ning seejärel kinnitab pistiku seadme külge.
4. Aksessuaarid
Lisatarvikud jagunevad konstruktsioonitarvikuteks ja paigaldustarvikuteks. Konstruktsioonitarvikud, nagu klambrirõngad, positsioneerimisvõtmed, positsioneerimistihvtid, juhttihvtid, ühendusrõngad, kaabliklambrid, tihendusrõngad, tihendid jne. Paigaldage tarvikud, nagu kruvid, mutrid, kruvid, vedrurõngad jne. Enamikul tarvikutel on standardvarustus osad ja tavalised osad.
Pistiku omadused
1. Kas mees- või naiskontakt on paindlik. Ahelühenduse tagamiseks saab kasutada kontaktide omavahelist ühendamist.
2. Kontakti klemmiosal on juhtmestiku struktuur, mida on lihtne rakendada juhtmeid või trükitud juhtmestiku plaate. See on ette nähtud keevitamiseks, kapseldamiseks, hoidmiseks, auguga keevitamiseks ja muudeks konstruktsioonideks.
3. Kontakt on fikseeritud isolaatori õigesse asendisse ja isolaatorit saab kasutada kontaktidevahelise pinge isolatsioonitakistuse säilitamiseks.
4. Sellel on ühenduskonstruktsioon, mis on mugav kontakti sisestamiseks või eemaldamiseks ning see ei muuda oma asendit isegi pärast vibratsiooni või lööki.
Elektrooniliste pistikute tehnoloogia tuleviku arengusuund
Pistikud kui voolu- või signaaliühenduste põhikomponendid on samuti tööstussüsteemi oluline osa. Isiklike mobiilterminalide, kodumajapidamises kasutatavate nutikate elektriseadmete, infokommunikatsioonitööstuse, transpordi uue energiatööstuse, kosmoseteaduse ja -tehnoloogia, tehisintellekti, meditsiiniliste elektroonikaseadmete ja muude valdkondade kiire arengu tõttu on pistikute funktsioon, välimus, jõudlus ja kasutuskeskkond. on täiustatud. Kõrged nõudmised.
1. Mikrominiaturiseerimise ja integratsiooni arengusuund
Kaasaskantavate, digitaalsete ja multifunktsionaalsete elektroonikaseadmete ning tootmise ja montaaži automatiseerimise nõuete täitmiseks peavad elektroonilised pistikud läbima tootestruktuuri kohandamise. Tooted on peamiselt välja töötatud väikeste mõõtmete, madala kõrguse, kitsa sammu, multifunktsionaalse, pika eluea, pindpaigalduse jms suunas.
Miniaturiseerimine tähendab, et elektrooniliste pistikute (pistikute) keskpunktide vahe on väiksem ja suure tihedusega on võimalik saavutada suur arv südamikke. Tarbeelektroonikatoodete miniaturiseerimiseks on vaja komponente, mis integreerivad miniatuursuse, õhukese ja suure jõudluse, mis soodustab ka konnektoritoodete arendamist miniaturiseerimise ja väikese sammu suunas. Komponentide miniaturiseerimisel on kõrgemad tehnilised nõuded. Kõik see nõuab tugevat tööstuslikku vormimisvundamenti, et seda tõhusalt toetada.
2. Arukas arengusuund
Tänapäeval on maailm, kus info areneb kiiresti, olenemata sellest, missugusest infost või tehnoloogiast, inimeste nõudmised' tõusevad aina kõrgemale. Infokommunikatsiooni andmete kiirest arengust on traadita ühendus jõudnud igaüheni meist. Alates nutitelefonide, nutikate kantavate seadmete, droonide, mehitamata sõidu, VR-reaalsuse, nutikate robotite ja muude tehnoloogiate rakendamisest on IC-kiipide lisamine ja Juhtahela elektroonilise pistiku intelligentne arendamine on vältimatu trend, sest see võimaldab elektrooniline pistik, et paremini mõista elektroonikaseadmete kasutamist ja parandada pistiku enda jõudlust, et saavutada intelligentne traadita side.
3. Kõrge jõudluse arengutrend
Kiire edastus tähendab, et tänapäevased arvutid, infotehnoloogia ja võrgutehnoloogia nõuavad, et signaali edastamise ajaskaala kiirus ulatuks megahertsi sagedusalani ja impulsi aeg submillisekunditeni. Seetõttu on vaja kiire ülekande elektroonilisi pistikuid (pistikuid).
Kõrgsagedus on kohanemiseks millimeeterlaine tehnoloogia arenguga ja raadiosageduslikud koaksiaalsed elektroonilised pistikud (pistikud) on kõik sisenenud millimeeterlaine töösagedusalasse.
